前言

随着我国城市规模的扩大,电缆线路占城市供电线路的比例愈来愈大,供电的重要性也加明显,保证城市用电安全是电力部门的首要任务。电缆线路的故障多发生在电缆接头上而电缆接头的故障多数起因于电缆接头产生了局部放电。通常电缆接头产生局部放电时,它会逐步发展成为电弧,然后击穿闪络,造成系统跳闸对运行中的电缆接头进行局部放电在线监测,是电缆状态维修技术开展的依据。监测电缆接头的局部放电,可防患于未然,避免电缆接头事故扩大,造成停电事故的产生。南京亿陵电子技术有限责任公司结合变压器局部放电在线监测技术实践经验,对电磁波在电缆的传播规律进行了系列研究,研制了电缆接头局部放电在线监测系统。

电缆接头局部放电检测原理

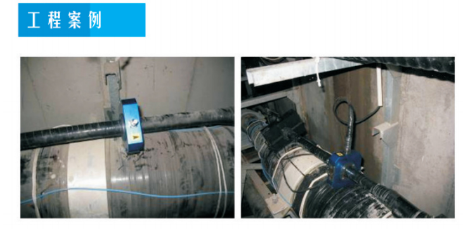

在电缆接头的两端屏蔽层安装两只性能完全一样的高频传感器。传感器中电缆中局部电信号与干扰信号的极性可以鉴别

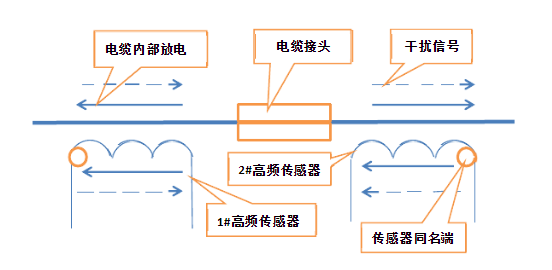

图1局部放电信号与干扰的鉴别原理(实线为局部放电信号,虚线为干扰信号)

见图1,当电缆接头内发生局部放电时,局部放电信号从放电源处向两边穿过电筑接头的传感器,其方向是相反的。而外部干扰信号是相同方向的。利用放电脉冲和干扰信号在电律,讲行极性判别,可将局部放电信号分离出来
