YL-JFY-180型GIS局部放电测试仪

产品特点：

     具有瞬间过电压保护及自检功能
     监测/检测设备的灵敏度
     具有同步输出、抗干扰、专业图谱分析功能

产品应用：

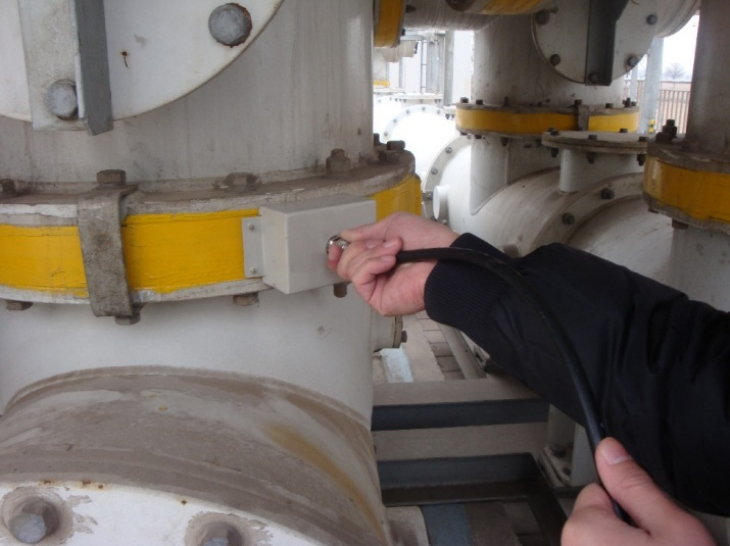

DMS超高频局部放电测试仪（DMS Portable UHF Monitor）常被用作变电站GIS设备的检修仪器，它能够检测、记录、分析GIS内部发生的局部放电事件，分析其原因，跟踪器发展趋势，以便早作处理，避免彻底停机事故，并能够具有局放故障专家诊断系统的功能。
主要适用于：
——超高压、高压GIS局部放电在线监测；
——特高压、超高压、高压变压器局部放电在线监测；
——高压GIS+变压器局部放电在线监测；
——特高压、超高压、高压变压器。

工作原理：

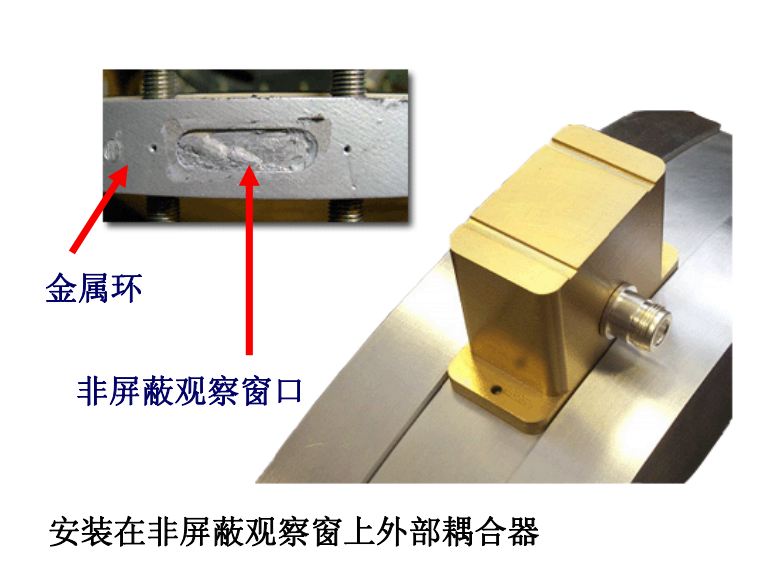

DMS超高频局部放电测试仪由两部分组成：运行PD人工智能分析软件PortSUB的笔记本电脑和UHF超高频信号采集处理单元DAQ（the Portable Data Acquisition Unit)。电脑通过网线连接DAQ，接收DAQ通过耦合器Coupler（最多3个）采集的超高频PD信号。
为了优化提高测试的灵敏度，要对耦合器的频率响应特性进行调整，使它能够适应受测设备的超高频特性，DMS可以根据用户的具体需求进行耦合器的生产和频率特性调整。所有的耦合器都经过专门检测，符合有关标准。
为了能灵敏地检测到各种PD缺陷信号（如自由金属颗粒放电、电晕放电、间隙内的局部放电等）。

技术参数
环境
工作温度		工作10 -40℃，保存0 -60℃	工作湿度	工作10 -90%无凝结，保存5 -90%无凝结
输入接口
电压		3-10V rms	频率	40 -180Hz
输出接口
电压		5V方波
UHF参数
通道数量		3个	总增益	35db，三级自动控制
输入接口类型		T型接口	最小检波信号	-65db（750Hz时）
全检测带宽		100 -1400MHz（无滤波）	标准滤波器	500Hz（高通）
PD时标精度		312微妙（将每个50 Hz周期分作64个时间段）

电源
100 -230V，50/60Hz；电流200mA（230V）

指示灯
电源指示灯、通讯指示灯

自身保护功能
UHF 端口具有暂态高压保护功能，保证设备受到高电压冲击时不被损坏

自动自检功能
内置式耦合器配置高压保护器 25kg（包括3根五米长的同轴电缆）/高450mm、宽320mm、深320mm

UHF信号放大器
电压		100 -230V 电流：100mA（230V时）	通道	3个
接口		N型	总增益	18db
带宽		200 -1500MHz
重量及机箱尺寸		25kg（包括3根五米长的同轴电缆） /450320320mm（高宽深）
工作温度、工作湿度		10℃ - 40℃;10 -90%无凝结
重量及尺寸	主机	25kg / 长450mm、宽320mm、高320mm
	仪器箱	17kg / 长670mm、宽670mm、高430mm
基本配置：
主机、笔记本、传感器（3只）、UHF前置放大器、标定仪、 DMS保护器(6只)、特高频电缆(6条)、电源线、连接线、适配器、U盘、中文使用说明书、仪器箱
